Ⅰ 產品簡介
- 本產品具有多協議兼容、讀取速率快、防水型外觀設計, 滿足苛刻工作環境要求；
- 全面支持符合ISO-18000-6C（EPC G2）電子標簽；
- 支持USB、RS232和Wiegand26/34等多種通訊方式；
- 輸出功率達30dbm可調，支持定時模式、主從模式、觸發模式等多種工作模式；
- 應用適合：車輛門禁、不停車自動收費、人員門禁管理、物流監控、生產自動化管理等領域。
- 工作頻率：標準配置ISM 902～928MHz或ISM 865～868MHz可選，可定制其它頻段
- 天線增益：內置圓極化天線，增益9dBi
- 協議：ISO18000-6C（EPC G2）
- 開發包提供SDK開發包,并提供C#，VC,VB,Java，Delphi開發例程
- 軟件：提供測試DEMO以及自動寫卡、讀卡DEMO，方便客戶發卡和寫卡
- 輸出功率：0~30dBm，軟件可調
- 通信接口：N型：Wiegand26/34, RS232/RS485, USB；E型：Wiegand26/34, RS232/RS485，TCP, USB
- 輸入接口：1路觸發輸入
- 讀卡方式：定時自動讀卡和外觸發控制讀卡，由軟件設置
- 讀卡速度：由軟件設置，單卡平均讀取時每64bits小于6ms
- 讀取距離：0-8m(高功率0~10m)(讀取距離跟標簽和現場環境有關)
- 工作溫度：-40℃~+65℃
- 存儲溫度：-45℃~+95℃
- 電源要求：DC12V,3A
- 尺寸：257mm×257mm×42mm
- 重量：1.45 Kg（帶包裝2.45kg）

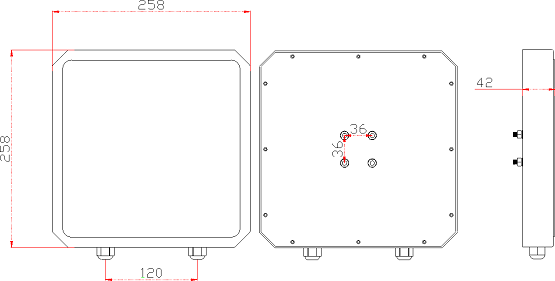

Ⅲ 讀寫器的結構尺寸
單位：mm
Ⅳ 讀寫器用途
- 可用于物品識別和數據采集，利用其具有的良好特性，尤其在下列領域中可廣泛使用：
- 運輸管理：公路、鐵路運輸管理和集裝箱運輸管理等；
- 機動車輛管理：公安、交通等部門對各種機動車輛的監控與管理；
- 路橋收費：由于本產品具有遠距離高速讀取標簽數據的能力，路橋收費可以不停車進行；
- 海關通關管理：海關通關、轉關的物資和車輛管理；
- 倉儲物流管理：商品流動與倉儲管理以及郵件、包裹、航空行李等的流動管理；
- 停車場管理：實現管理與收費自動化；
- 門禁管理：包括車輛與人員的進出管理；
- 工藝生產流程：在整個生產過程中監控零部件。
Ⅴ 讀寫器主要功能
- 喚醒標簽：只有被喚醒的標簽才能與讀寫器進行通信，防止系統外其它標簽的干擾，確保讀寫器與本系統標簽信息交換的可靠與準確。
- 讀取標簽數據：不僅可以讀取標簽的ID號，還可讀取指定標簽存儲區的數據；不僅可以讀取單個標簽的數據，而且可以同時讀取天線波范圍內的多個標簽的數據。
- 寫入標簽數據：可以向指定的標簽存儲區寫入數據。
- 可以直接與具有標準Wiegand26/34接口的控制設備連接，無需開發，使用簡便。
- 通過標準通信接口與控制器或PC機相連，進行數據通信與交換；提供SDK開發包，供用戶進一步開發應用。
- 使用注意事項：
讀寫器工作溫度為：-40℃~+65℃。因此，在寒冷的地區和季節使用本讀寫器時，應注意在讀寫器正式使用前15分鐘提前開機預熱，以確保讀寫器的正常運行。
建議測試時，在讀寫器前方至少30米之內不要有任何物體遮擋；持卡時，請將手指接觸卡的兩邊邊緣，由于此天線為水平極化方向，測試時應將卡片橫放正對讀寫器，以保證讀卡效果。
維根通訊接口須接GND地線。
安裝高度在1.8M以上，立桿直徑40-60CM。
- 安裝圖
Ⅵ 讀寫器工作方式與接線說明
1、讀寫器的接線說明
| 紅色 | 黑色 | 綠色 | 白色 | 灰色 | 紫色 |
| DC+(7-12V) | GND | RX | TX | WG-D1 | WG-D0 |
EPC GEN2（ISO18000-6C）標簽
單標簽初始化：定義標簽的EPC長度，一般為96位。
單標簽寫：對標簽的EPC進行寫入，每次可寫一個地址或多個地址（以1個地址為基準）。
單標簽鎖定：鎖定標簽的EPC。鎖定后，標簽的EPC將不能改寫。
單標簽銷毀：銷毀標簽。銷毀后，該標簽將不能再被使用。
3、工作方式
主從工作方式(COMMAND)：在這種工作方式下，讀寫器在PC機或其它控制器的控制下工作。讀寫器與控制機之間可通過RS232、RS485或以太網接口中的一種進行通信。這種工作方式支持二次開發包所提供的全部功能。
定時工作方式(TIMING READ)：讀寫器以一定的周期（可配置）自動讀卡，讀到的數據通過指定的通信口輸出。該方式對標簽的操作為只讀。
觸發工作方式(TRIGGER READ)：當觸發輸入端口上輸入低電平時，讀寫器開始周期性的讀卡，一段時間后自動關閉。
4、ID相鄰判別
ID相鄰判別是為了減少讀寫器上傳數據的冗余而設計的。選用此功能時，當讀寫器連續多次讀到同一張標簽的卡號時，只會設定時間內上傳一組數據。相鄰判別可以選擇有效時間，即如果相鄰的兩次讀卡時間間隔超過了有效時間時，是不會對他們進行相鄰比判的。用戶應根據具體需求進行選用。常用在韋根通訊。
Ⅶ 讀寫器配置
本公司提供DEMO軟件程序，用于對讀寫器的工作參數進行配置。參數配置程序界面如下圖所示：
Ⅷ 讀寫器的安裝
1、讀寫器的安裝方式

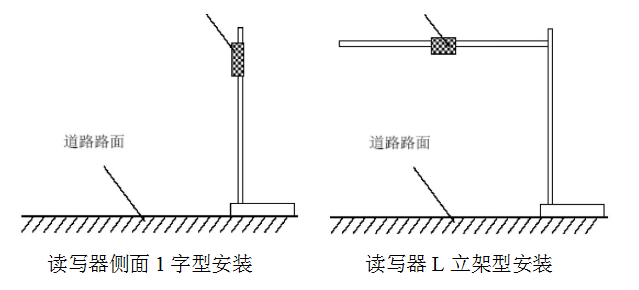

讀寫器立架安裝方式有兩種：“側面 1字型安裝”和“L立架型安裝”見下圖：可以根據應用需求與現場實際來選擇安裝方式，一般情況下側裝讀寫距離近些，但安裝簡單；頂裝方式讀寫距離遠些，但安裝復雜。
2、讀寫器的固定與高度調節
1字形立架側裝時，要求安裝ZJ903-9DBI讀寫器的安裝立桿直徑 40～60mm、長度2.2m，宜使用壁厚大于1.2mm的不銹鋼材料。使用ZJ903-9DBI讀寫器包裝盒中自備的緊固件把讀寫器固定在立桿的頂部。根據車輛類型（主要指大型車與小型車）調整ZJ903-9DBI讀寫器中心到車道水平面的高度，一般為2.0m左右（1.8～2.2m）。
L形立架頂裝時，要求安裝 L形架立桿（或龍門形）的直徑 60～80mm、橫桿直徑40～60mm，宜使用壁厚大于1.2～2.0mm的不銹鋼材料。同樣使用包裝盒中自備的緊固件把 ZJ903-9DBI讀寫器固定在橫桿靠近車道中部的位置上。橫桿距地面的高度根據車輛高度需要調整在 3.5m～4.0m之間。

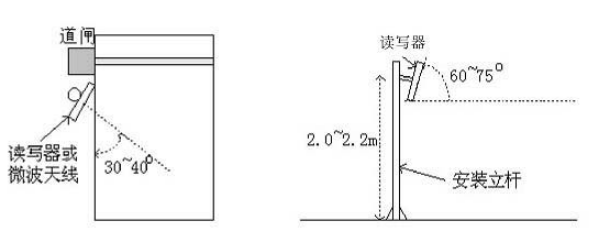

3、讀寫器方位角調整
天線俯角：指天線向地面傾斜與水平線的夾角，約60~75°
天線方位角：指天線偏向車道方向的偏移角，約30~40°
3、安裝舉例——車輛停車場管理
選擇ZJ903-9DBI讀寫器系統的安裝位置的原則是：
ZJ903-9DBI讀寫器與道閘的直線距離不要超過1米
ZJ903-9DBI讀寫器所在位置與標簽卡之間沒有任何物品遮擋
ZJ903-9DBI讀寫器與控制設備（或PC機）的距離盡量近些，并安要求使用屏蔽通信電纜具體現場安裝實施一般依據現場情況來確定.以下加以說明。
現場安裝方式一：道路無中間隔離的安全島，道路控制設備（道閘）安裝在道路兩邊，車輛以小于30公里/小時的速度通過讀卡區域。
在這種情況下：要求讀寫器（天線）應緊靠道閘設備、同時使其讀取標簽的有效范圍（最遠直線距離為0.5米～10米）能覆蓋到出入口的進口地感線圈或出口地感線圈，如圖所示：
現場安裝方式二：道路有中間隔離的安全島，控制設備（道閘）安裝在中間隔離的安全島上，車輛速度以小于10公里/小時通過讀卡區域。
在這種情況下：要求 ZJ903-9DBI讀寫器應緊靠道閘設備、同時使其讀取標簽的有效范圍（最遠直線離為0.5米～10米）能覆蓋到出入口的進口地感線圈或出口地感線圈，如圖所示：
用戶可根據需要對讀寫器應用軟件進行二次開發。我們提供C#、VC、 VB、Delphi、Java等調用例程，并提供WINCE、LINUX驅動開發，開發包的使用請參考《SDK開發指南》。
3、安裝舉例——車輛停車場管理
選擇ZJ903-9DBI讀寫器系統的安裝位置的原則是：
ZJ903-9DBI讀寫器與道閘的直線距離不要超過1米
ZJ903-9DBI讀寫器所在位置與標簽卡之間沒有任何物品遮擋
ZJ903-9DBI讀寫器與控制設備（或PC機）的距離盡量近些，并安要求使用屏蔽通信電纜具體現場安裝實施一般依據現場情況來確定.以下加以說明。
現場安裝方式一：道路無中間隔離的安全島，道路控制設備（道閘）安裝在道路兩邊，車輛以小于30公里/小時的速度通過讀卡區域。
在這種情況下：要求讀寫器（天線）應緊靠道閘設備、同時使其讀取標簽的有效范圍（最遠直線距離為0.5米～10米）能覆蓋到出入口的進口地感線圈或出口地感線圈，如圖所示：
現場安裝方式二：道路有中間隔離的安全島，控制設備（道閘）安裝在中間隔離的安全島上，車輛速度以小于10公里/小時通過讀卡區域。
在這種情況下：要求 ZJ903-9DBI讀寫器應緊靠道閘設備、同時使其讀取標簽的有效范圍（最遠直線離為0.5米～10米）能覆蓋到出入口的進口地感線圈或出口地感線圈，如圖所示：
Ⅸ ZJ903-9DBI二次開發
用戶可根據需要對讀寫器應用軟件進行二次開發。我們提供C#、VC、 VB、Delphi、Java等調用例程，并提供WINCE、LINUX驅動開發，開發包的使用請參考《SDK開發指南》。

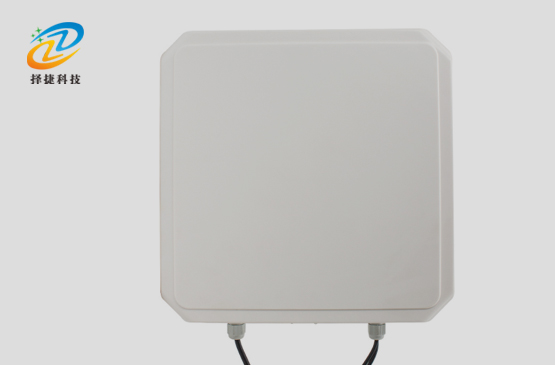

Ⅹ 產品展示
